Centrale biogaz

Type d’intervention

Mise en service, ingénierie d’application

Lieu

Vendée, France

Description de l’application

La centrale Biogaz du GAEC V.D.L.V est une installation de 590kVA dédiée à la production énergétique utilisant exclusivement le lisier de porcidés. Cette installation fait l’objet d’un contrat très spécifique d’un point de vue technique avec la société ERDF.

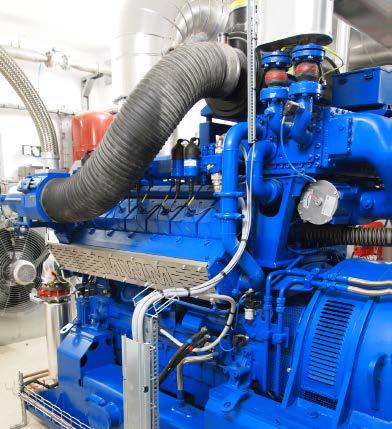

Le générateur installé est en production permanente d’électricité et inclus une adaptation très pointue de la puissance active et réactive débitée. La gestion et la limitation de ces niveaux de puissance, l’archivage sécurisé longue durée ainsi que toute la gestion auxiliaire de l’installation sont gérés par le GENSYS 2.0.

Notre solution

CRE TECHNOLOGY a fourni un GENSYS 2.0 avec un bloc d’extension CANopen comprenant 32 sorties logiques, 32 entrées logiques, 4 entrées et 4 sorties analogiques pour le traitement de signaux 4-20mA et 0-20mA. En plus du matériel, CRE TECHNOLOGY a apporté son expertise technique et a participé au développement du projet par l’intermédiaire de son service d’ingénierie d’application Les principales fonctionnalités apportées par le GENSYS 2.0 sont les suivantes:

Synchronisation du générateur par sorties à contacts
Gestion des talons de puissances active et de la consigne cos(φ) en fonction notamment de l’acquisition des données de qualité du biogaz, de qualité du réseau électrique et de la demande de production nécessaire.
Contrôle des auxiliaires du groupe.
Gestion des sécurités électriques et du découplage.
Mode 100% manuel
Interaction avec le contrôleur moteur, par Modbus et par signaux analogiques pour l’échange d’informations relatives à la puissance
Gestion des sécurités électriques et du découplage
Archivage sécurisé par carte SD garantie pour une durée de 15ans

Pour cette installation le client final exigeait un système d’archivage horaire sécurisé pour l’enregistrement des données relatives au biogaz et au réseau ERDF, garanti pour une durée de 15ans. CRE a donc utilisé l’archivage par carte SD ainsi qu’un programme protégé par mot de passe utilisant les fonctions d’automatisme interne du GENSYS 2.0.

Produits installés

GENSYS 2.0
Extensions d’entrées / sorties analogiques et digitales par CANopen
CARTE SD d’archivage 8Go

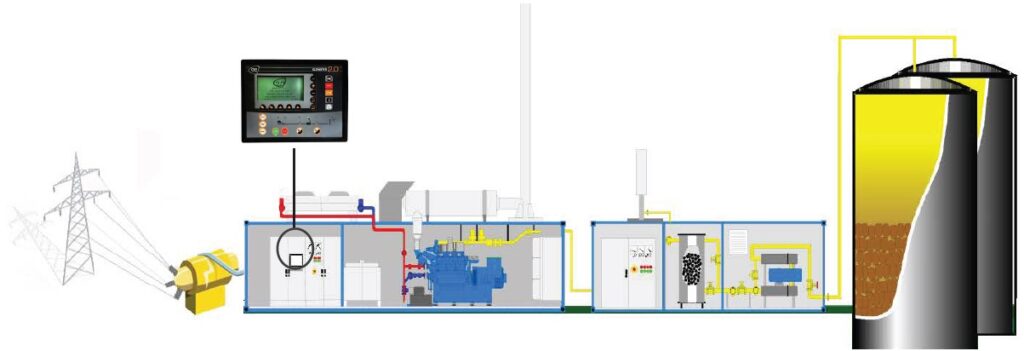

Schéma de l’application
